Каркас прямостенного ангара 24*96*12 м

Г. Екатеринбург.

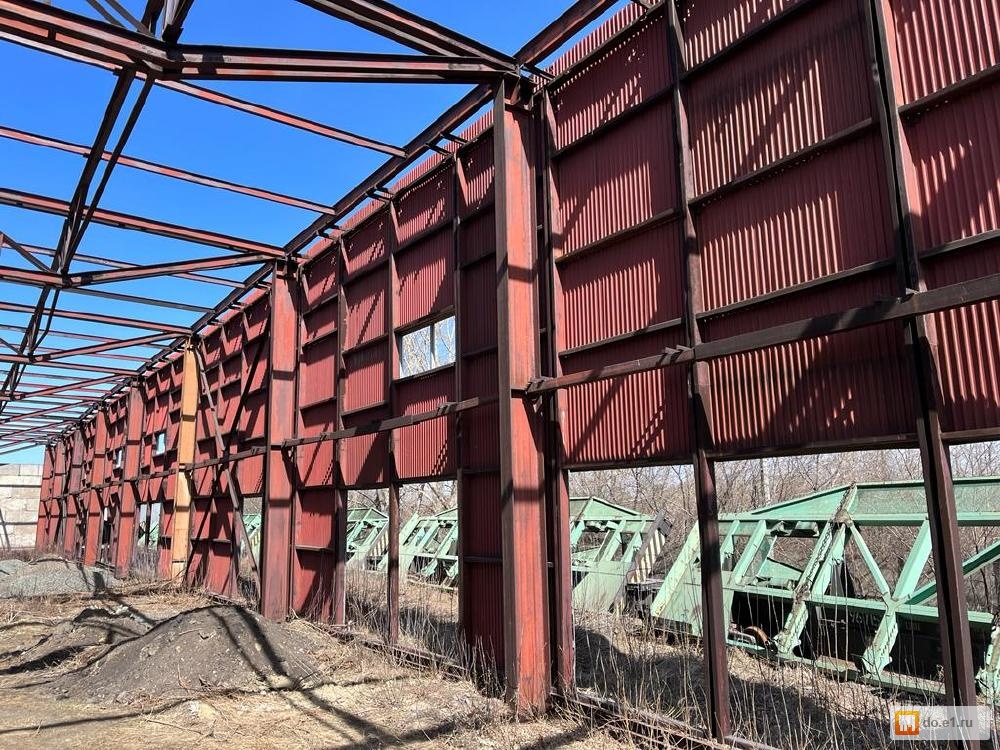

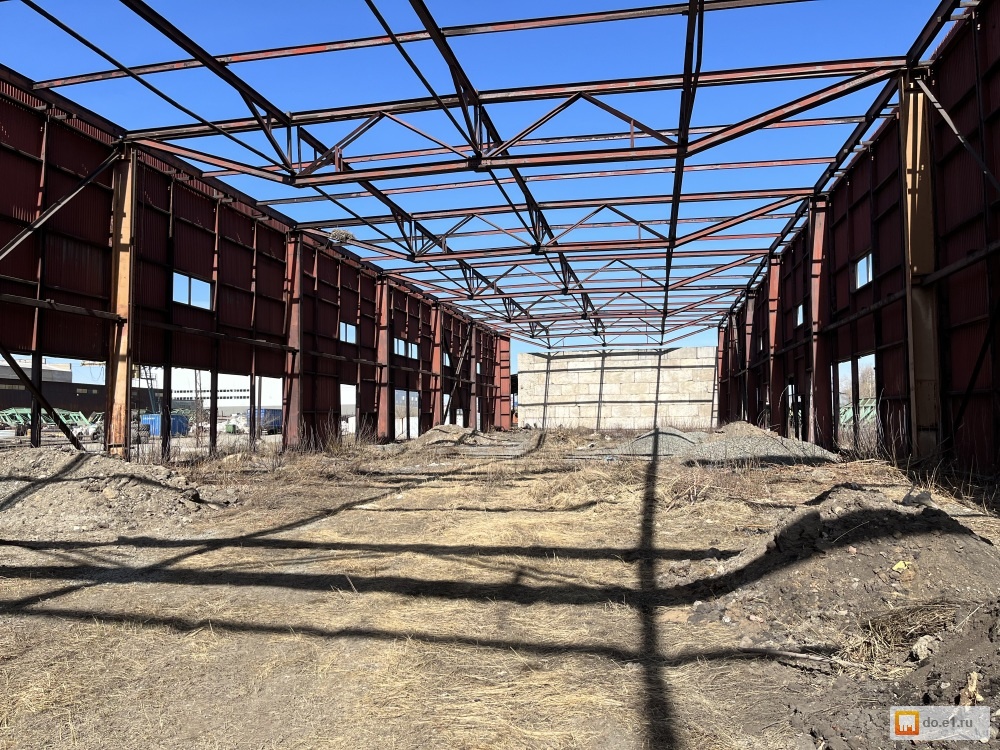

Каркас прямостенного ангара 24 х 96 х 12 м.

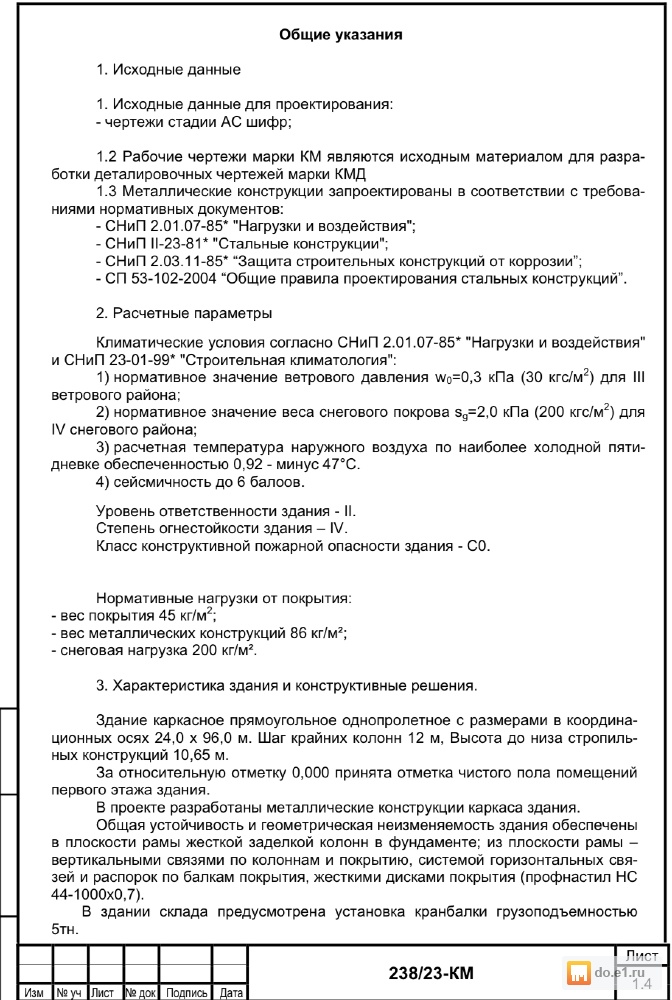

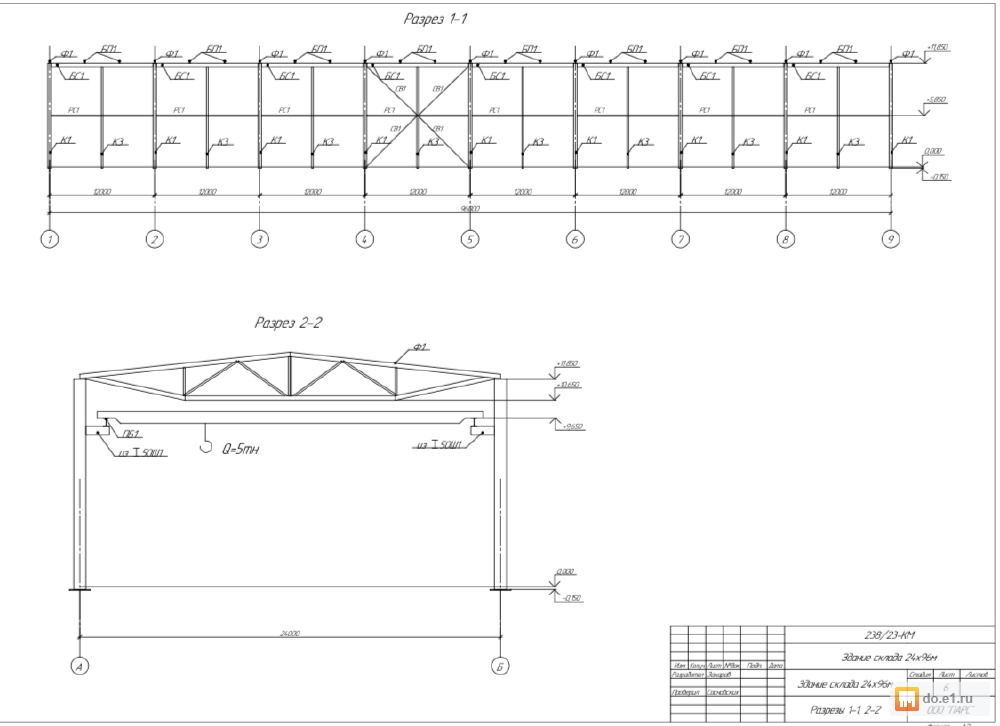

Чертежи стадии КМ в комплекте.

Ангар собран полностью на болтовых соединениях, недострой.

При демонтаже все элементы промаркированы. Схема сборки прилагается.

Возможна установка подкрановых путей под опорную кран-балку гп 5т.

Каркас без кровли.

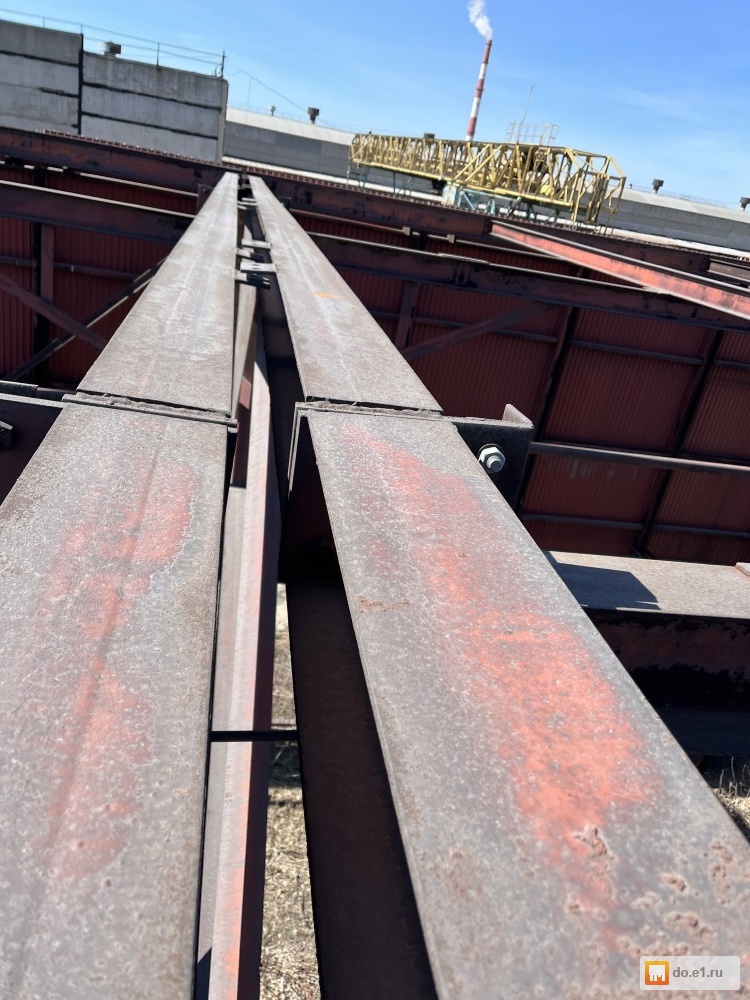

Спецификация каркас ангара б.у. 24 х 96 х 12 м

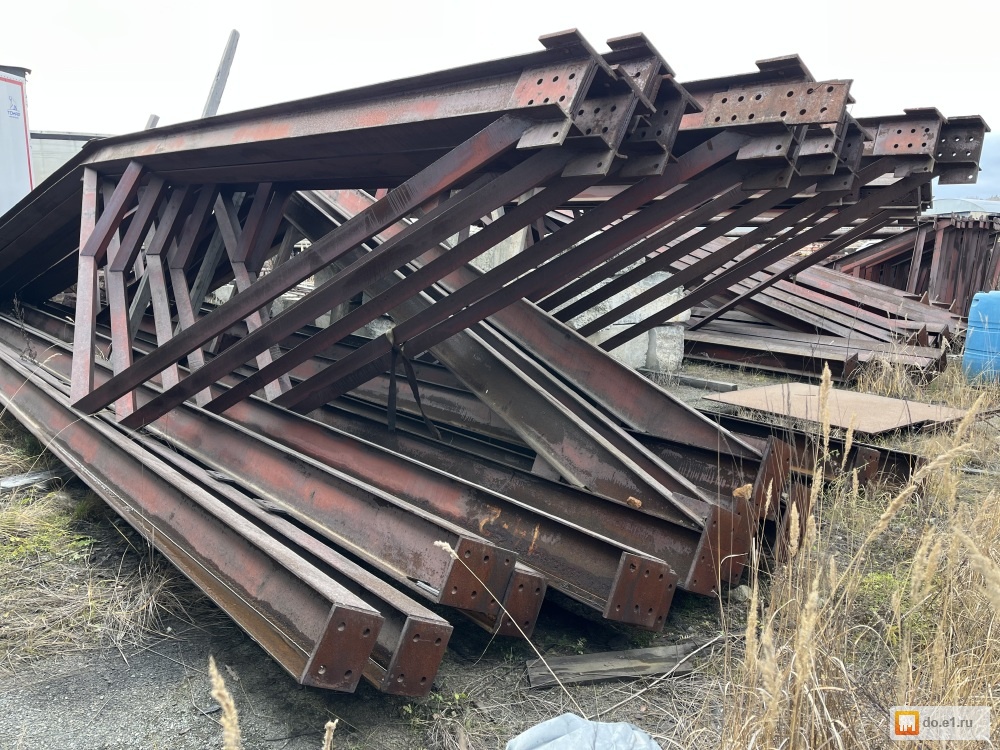

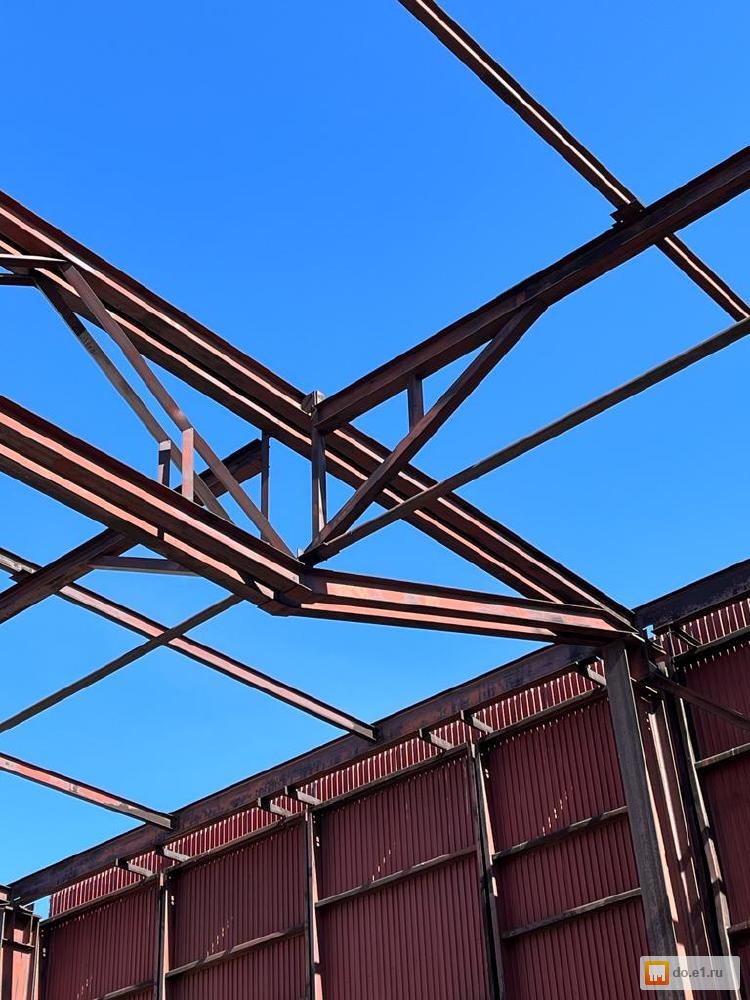

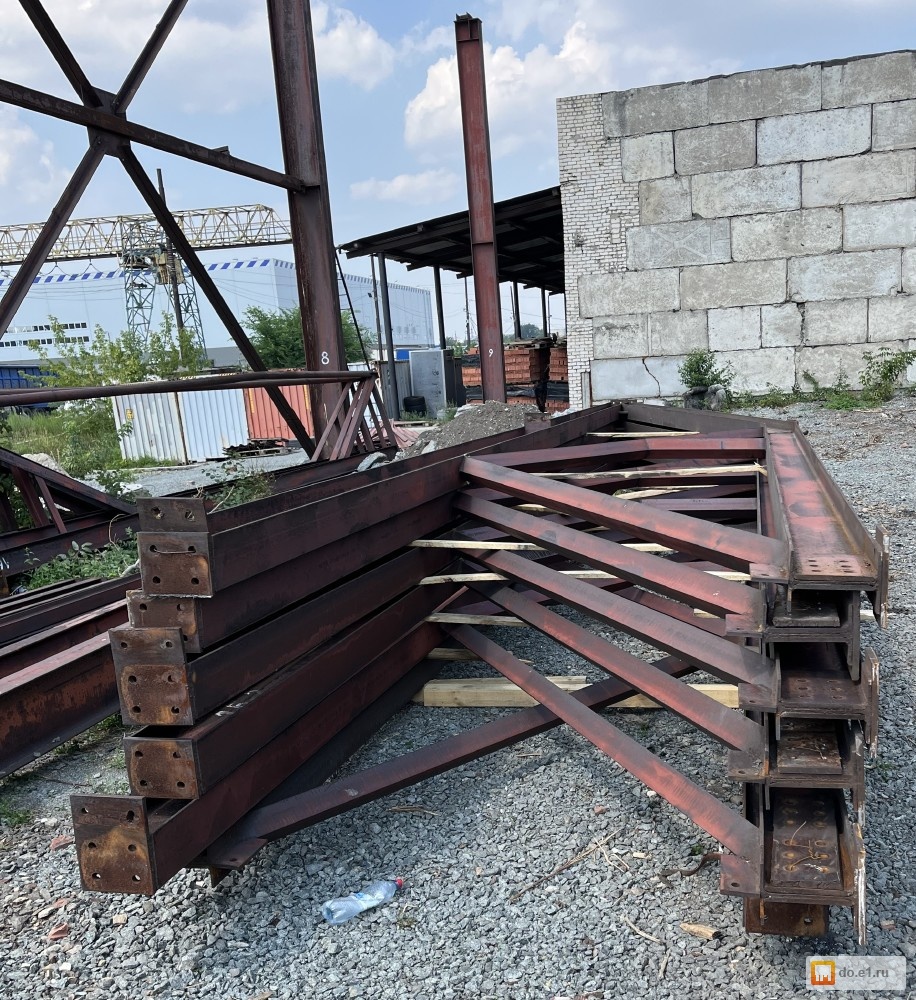

Фермы стропильные разборные пролет 24 м 16шт
Верхний пояс балка 25Ш1 ГОСТ 26020-83
Нижний пояс балка 25Ш1 ГОСТ 26020-83
Перемычки все уголок 100 х 8мм одинарный
Пластины лист 16мм

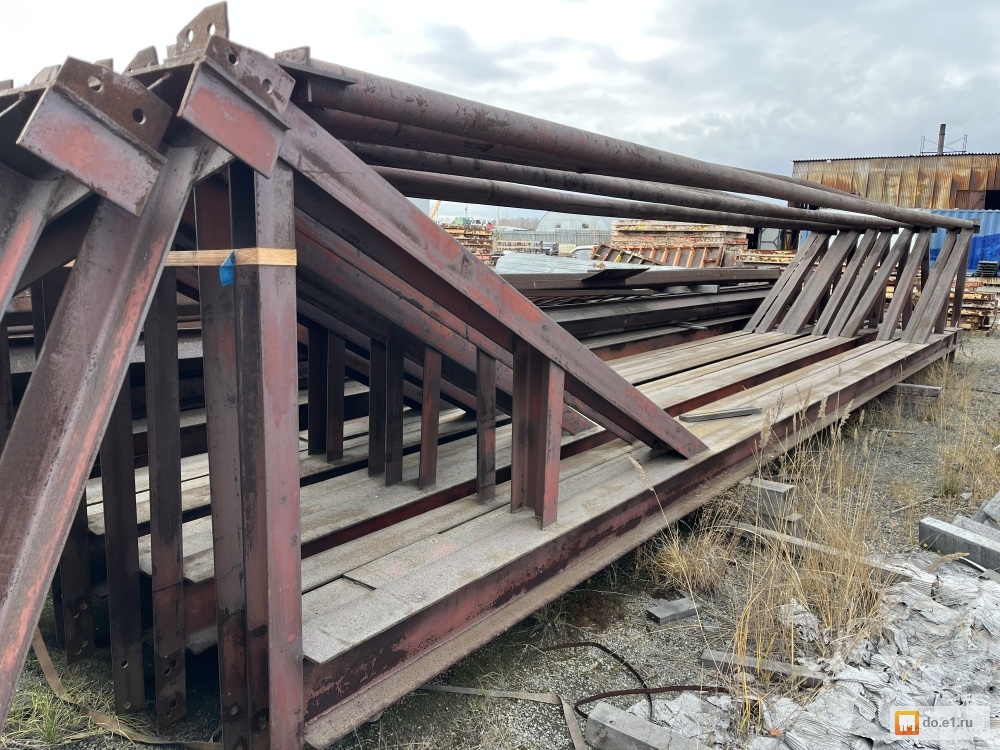

Фермы связывающие пролет 12 м 24 шт
Верхний пояс балка 25Ш1 ГОСТ 26020-83
Нижний пояс круглая труба 100 х 5мм одинарный
Перемычка маленькая уголок 90 х 8мм одинарный
Перемычка большая уголок 125 х 8мм одинарный

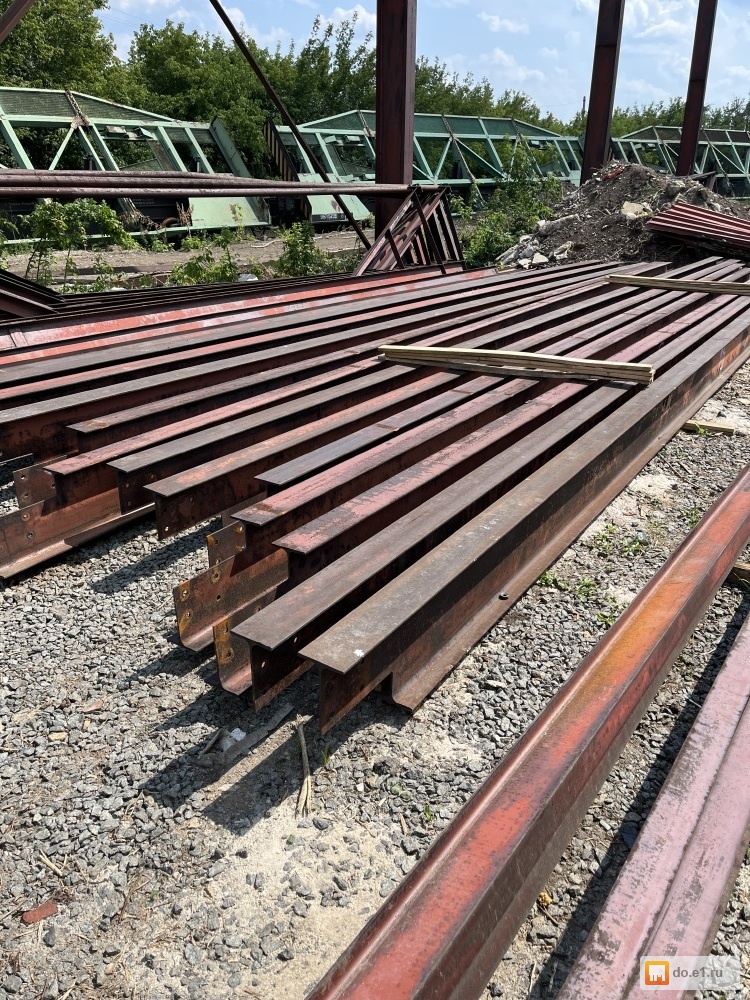

Балка перекрытия длина 12 м балка 20Б1 ГОСТ 26020-83 32 шт
Балка подстропильная длина 12 м 40Б1 ГОСТ 26020-83 16 шт

Колонна основная выс. 12 м балка 70Ш1 ГОСТ 26020-83 15 шт

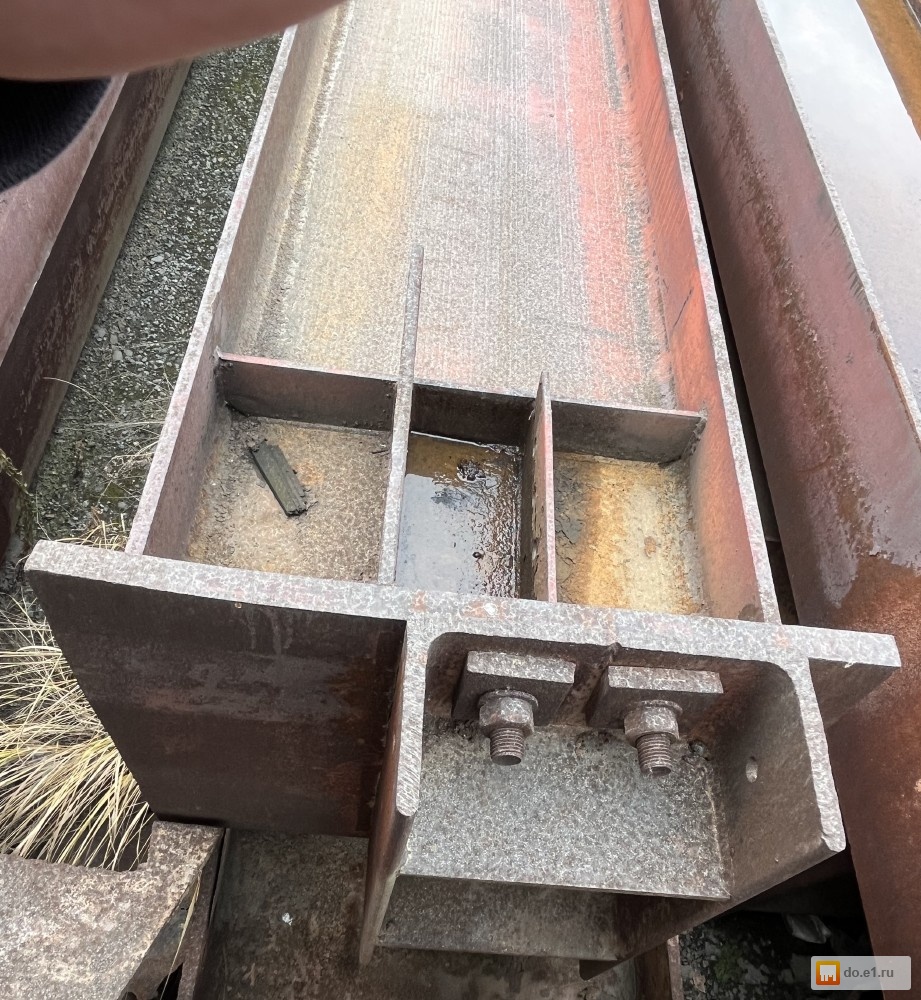

Пятка низ лист 45-50мм 1200 х 700мм

Колонна основная выс. 12 м балка 60Ш1 ГОСТ 26020-83 3 шт
Пятка низ лист 45-50мм 1200 х 700мм

Связь ветровая крестовая уголок 125 х 8мм спар. 4 шт
8. Связь ветровая стеновая длина 12 м швеллер 200 х 80 х 5мм спар. в кор. 16 шт

Цена: 6070 р.м2 с НДС с погрузкой на ваши машины.

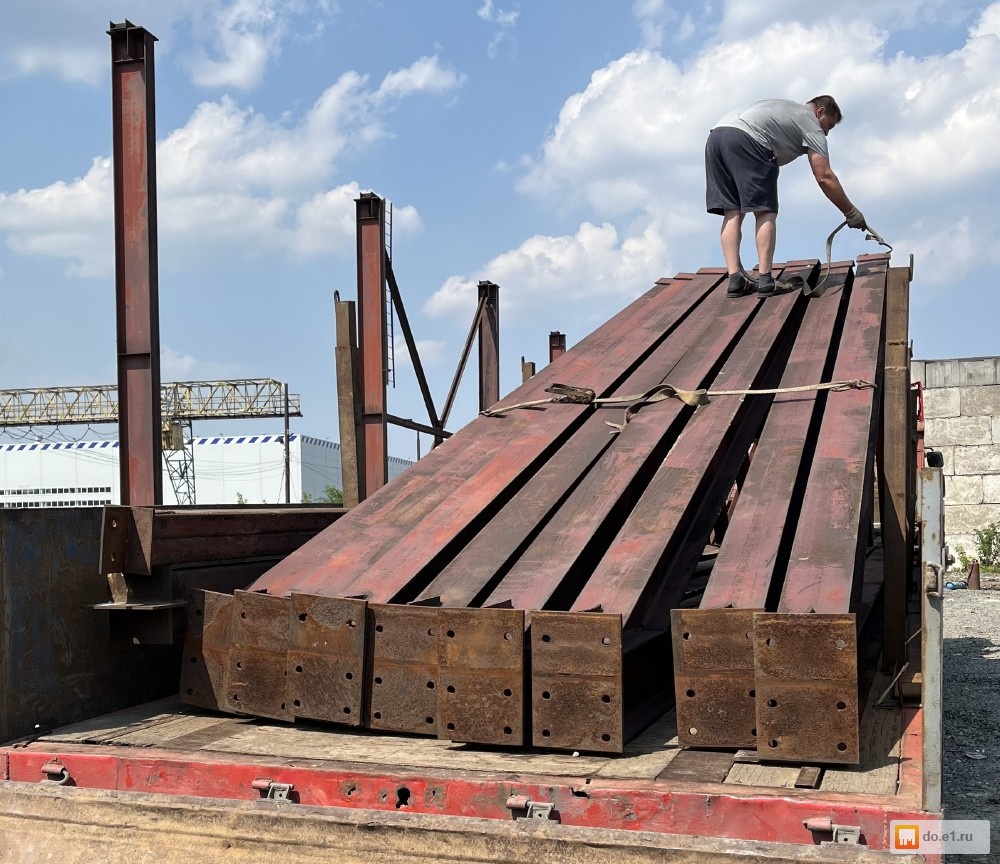

Для перевозки каркаса потребуется 11 машин.

Организую доставку попутным автомобильным транспортом по РФ.
